Для стыковой сварки полиэтиленовых труб, отводов, тройников, втулок под фланец Ǿ 75-315 мм.

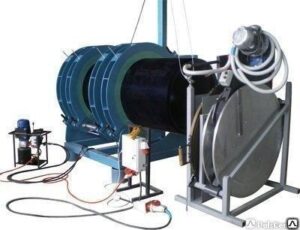

Описание сварочного оборудование Сварочные аппараты предназначены для контактно-стыковой сварки полиэтиленовых труб диаметром от 40 мм до 1600 мм, а также соединительных деталей из полиэтилена. Применяются для изготовления, монтажа, ремонта иреконтсрукции опасных производственных объектов, газопроводов, водопроводов, канализаций и оросительных систем. Сертифицированы РосТехНадзор, Накс. – Центратор предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы, пары подвижных хомутов, приводимых в движение гидравлическими цилиндрами и пары не подвижных хомутов. – Электрическая маслостанция с блоком управления предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления, температуры, времени), трехпозиционного распеределителя потока, монтажной плиты и нагнетающей установки. – Торцеватель предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. Состоит из несущего корпуса с такелажным кольцом, привода, двусторонних ножей установленных на дисках торцевателя. – Нагревательный элемент предназначен для оплавления и прогрева свариваемых торцов труб. Состоит из двух нагреваемых поверхностей с антипригарным покрытием, цифрового блока задания и поддержания температуры и тамера. – Бокс предназначен для траспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом. – Комплект вкладышей предназанчен для сварки труб меньше максимального рабочего диаметра сварочного аппарата. – Зажим для втулок под фланец предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями. – Кран манипулятор предназначен для извлечения из зоны сварки торцевателя и нагревательного элемента. – Опорные ролики предназначены для опоры и уменьшения пассивного сопротивления трубы. – Прибор протоколирования с числовым программным управлением (СNС). Позволяет проводить сварку ПЭ труб в полуавтоматическом режиме. Предназначен для автоматического поддержания регистрации и сохранения параметров сварки (давлениея, температуры, временных интервалов этапов сварки), погодных и внешних условаий (ограждения места сварки), адреса проводимых работ, исполнителя работ, наименование предприятия проводившего работы. Оборудован usb разъёмом для считывания отчетов сварочного процесса (более 1 000 000 отчетов) и аккумулятором для автономной работы (до 72 часов). – Комплект ЗиП, гаечный ключ, отвертка.Машина сварочная для контактно-стыковой сварки нагревательным элементом труб и соединительных деталей из полиэтилена диаметром от 75 до 315 мм. Для работы в полевых условиях и строительной площадке. Описание сварочной машины: Диаметры свариваемых труб сварочной машины: D 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм. Центратор. – Запатентованная конструкция рамы, позволяющая работать в трёх положениях наклона к горизонту без дополнительной переналадки. – Технологичная рама, устойчивая к кручению и изгибу. – Возможность работы по схеме 2+2 (два подвижных и два неподвижных хомута) и по схеме 3+1 для сварки фитингов, отводов, Y-образных отводов, тройников, крестовин, соединив 2 и 3 хомут при помощи перекидной планки. – Затяжка гаек откидных винтов вручную, накидным или рожковым ключом, прутком монтажки. – Редукционные вкладыши для крепления труб меньшего диаметра. – Площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для сварки полиэтиленовых труб с SDR от 41 до 6. – Центратор оборудован механизмом отрывателя, позволяющим отводить прилипшее зеркало нагревательного элемента от торца трубы. Торцеватель электрический – Высокий крутящий момент и запас мощности, обеспечивает высокую надежность торцевателя. – Мимнимальное количество сопрягаемых деталей, что обеспечивает максимальное торцевое биение и как следствие минимальный зазор можду торцов труб. Торцеватель механический – Отсутствие к электрической сети. – Малый вес и габариты, что позволяет работать в стеснённых условиях. Ручной насос – Отсутствие подключения к электрической сети. – Развивает необходимое и достаточное усилие для сварки труб диаметром до 400 мм. Нагревательный элемент. – Ремонтопригодный нагревательный элемент. – Система нагревательных элементов обеспечивает равномерное распределение температуры по всей поверхности зеркала (± 1) (не зависимо от размера зеркала 160 мм — 1600 мм) – Цифровой терморегулятор позволяет установить любой температурный режим, и поддержать его на всём этапе сварочного процесса. – Таймер Маслостанция – Металлический кожух и защитная рама. – Минимальное количество соединений, что позволяет минимизировать падение дваления в системе и упростить монтаж узлов станции. – Гидроаккумулятор обеспечивает поддержание дваления на всех этапах сварочного процесса. – Обособленный электрический блок в составе маслостанции, позволяет уменьшить количество переносимых узлов станка. Прибор протоколирования Блок СNС позволяет производить сварку в полуавтоматическом режиме – Автоматический расчет режимов сварочного процесса, необходимо только задать: – Материал – Диаметр – SDR – Корректировка режимов сварки в зависимости от температуры окружающей среды. – Автоматическая подкачка давления в случае критического падения. – Поддержание заданного температурного режима. – 10 профилей с информацией о сварщике, организации и месте проведения работ. – Возможность сварки в ручном режиме «Сварка без протоколирования». – Графическое отображение сварочного процесса в «Циклограмме». – Передача на ПК протоколов через USB flash накопитель. – Памяти носителя носителя доступно более 1 000 000 протоколов. – Опция: GPS слежение и удаленный доступ к прибору протоколирования.Футляр. Для хранения и транспортировки нагревательного элемента и торцующего устройства. Комплект вкладышей. Один комплект диаметра состоит из 8 полуколец. Зажим для фланцев. Для сварки по центру и правильной ориентации фланцев.
Характеристики
- Марка: ССПТ
- Производитель: Волжанин
- Способ сварки: стыковые
