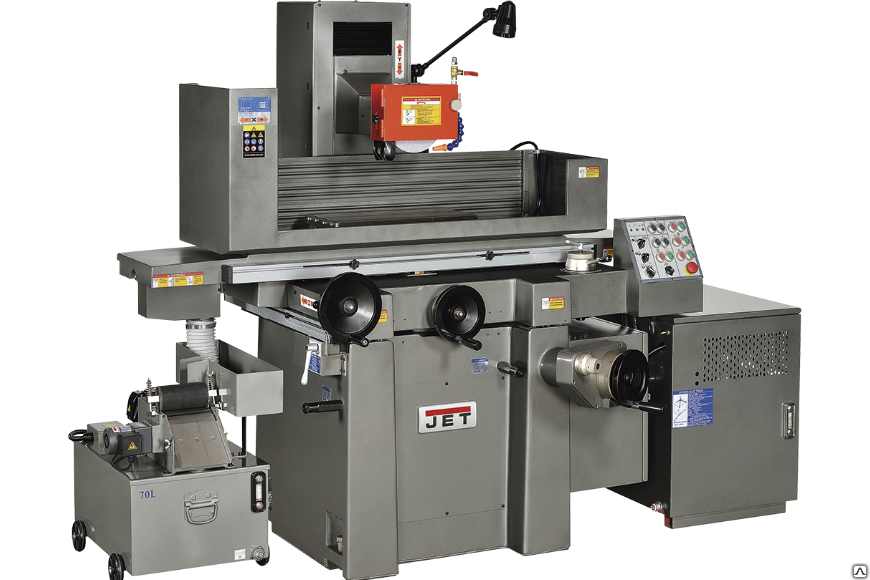

Плоскошлифовальный станок jet jpsg-1020ah

Предназначен для выполнения операций шлифования абразивными и алмазными кругами плоских поверхностей деталей, установленных непосредственно на магнитной плите или с помощью тисков.

Характеристики:
Частота вращения вертикального шпинделя, об/мин
2850 об/мин
Напряжение, В
400
Размер стола, мм
254 x 508
Макс. длина продольного шлифования
520 мм
Макс. длина поперечного шлифования
280 мм
Макс. расстояние ось шпинделя-стол
500 мм
Размер электромагнитного стола
250 х 500 мм
— гидроцилиндр
580 мм
— вручную
620 мм
Скорость перемещения стола, плавно
5 — 20 м/мин
Автоматическое поперечное перемещение
1 — 13 мм
Макс. автоматическое поперечное перемещение
270 мм
Макс. ручное поперечное перемещение
300 мм
Поперечный ход стола за оборот маховика
5 мм
Цена деления нониуса поперечного перемещения
0,02 мм
Перемещение шпинделя за оборот маховика
1 мм
Цена деления нониуса вертикального перемещения
0,005 мм
Диаметр шлифовального круга
203 мм
Ширина шлифовального круга
19 мм
Отверстие шлифовального круга
31,75 мм
Гидростанция
1,5 кВт
Двигатель поперечной подачи
0,08 кВт
Мощность общая
4,12 кВт
Ускоренное перемещение
150 мм/мин
Шпиндель S1 100%
2,25 кВт
Цена деления нониуса
0,001 мм
Двигатель перемещения суппорта
0,08 кВт
Длина, мм
2480
Ширина, мм
1450
Высота, мм
1750
Масса, кг
1810
Ширина в упаковке, см
182
Высота в упаковке, см
208
Масса в упаковке, кг
2130

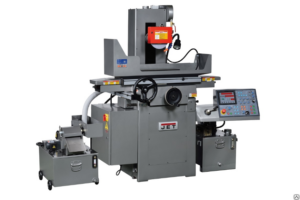

Полуавтоматический прецессионный плоскошлифовальный станок JET JPSG-1020AH предназначен для выполнения операций шлифования абразивными и алмазными кругами плоских поверхностей деталей, установленных непосредственно на магнитной плите или с помощью тисков. Данное оборудование займет достойное место на производствах конечного цикла различных отраслей промышленности и обеспечивает повышенный класс и точность обработки. Этот станок справится с шлифовкой заготовок до 530 мм в длину, 280 мм в ширину, максимальный подъем оси шпинделя над столом составляет 500 мм.
Размер электромагнитного стола у этой модели — 250х500 мм. Продольное перемещение можно производить как с помощью гидравлики (до 480 мм), так и в ручную (до 620 мм), скорость перемещения…
Артикул: ITA3A1020
